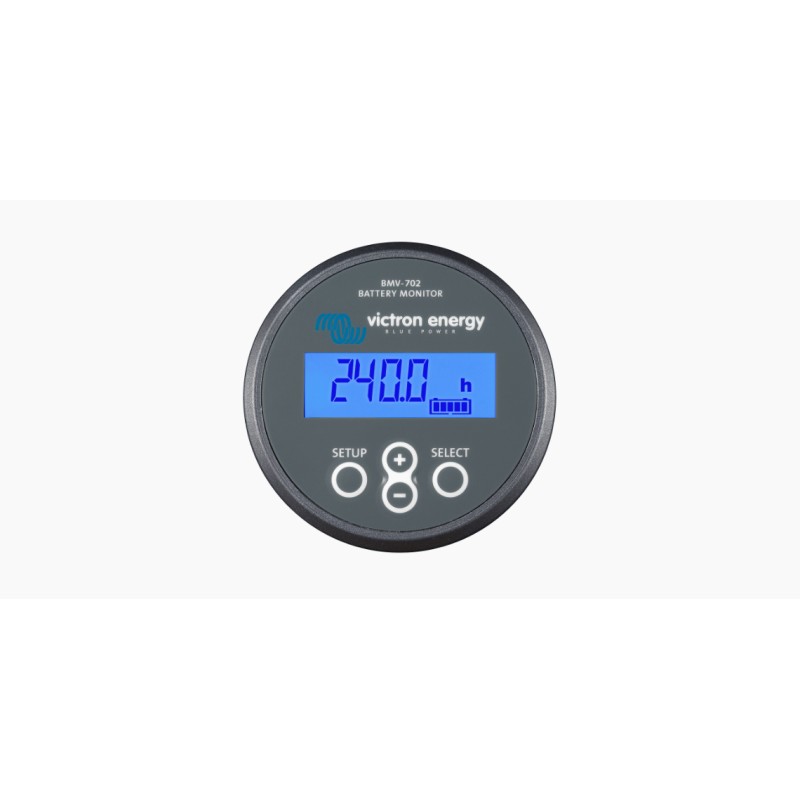

Monitor Baterías BMV-702 Ref BAM010702000

Indicador de nivel de carga indicador de autonomía y mucho más

La capacidad restante de la batería depende de los amperios-hora consumidos de la corriente de descarga de la temperatura y de la edad de la batería Se necesita un software con complejos algoritmos para tener en cuenta todas estas variables

Además de las opciones básicas de visualización como tensión corriente y amperios-hora consumidos la serie BMV-700 también muestra el estado de carga la autonomía restante y la potencia consumida en vatios

El BMV-702 dispone de una entrada adicional que puede programarse para medir la tensión (de una segunda batería) la temperatura o la tensión del punto medio (ver más abajo)

Fácil de instalar:

Todas las conexiones eléctricas se hacen a la PCB de conexión del shunt El shunt se conecta al monitor mediante un cable telefónico estándar RJ12 Incluido: Cable RJ 12 (10 m) y cable de batería con fusible (2 m)

Junto al monitor se incluye una placa embellecedora frontal para la pantalla cuadrada o redonda; una anilla de fijación trasera y tornillos para el montaje frontal

Fácil programación

El usuario dispone de un menú de instalación rápida y de otro más detallado con textos deslizantes para realizar los distintos ajustes

Nuevo: control de la tensión del punto medio (sólo BMV-702)

Esta función que se utiliza a menudo en el sector para monitorizar grandes y costosos bancos de baterías está ahora disponible a bajo coste para controlar cualquier banco de baterías

Un banco de baterías consta de una cadena de elementos conectados en serie La tensión del punto medio es la tensión que se obtiene en la mitad de esta cadena Idealmente la tensión del punto medio equivaldría exactamente a la mitad de la tensión total Sin embargo en la práctica pueden existir desviaciones que dependerán de muchos factores como el diferente estado de carga de las baterías o elementos nuevos de sus distintas temperaturas de corrientes de fuga internas de las capacidades y de mucho más

Las desviaciones importantes o que vayan en aumento de la tensión del punto medio indican un mantenimiento inadecuado o un fallo en alguna batería o celda Las medidas correctivas tomadas tras una alarma por tensión del punto medio pueden evitar daños en su batería

Características estándar

- Tensión corriente potencia amperios-hora consumidos y estado de la carga de la batería

- Autonomía restante al ritmo de descarga actual

- Alarma visual y sonora programable

- Relé programable para desconectar cargas no críticas o para arrancar un generador en caso necesario

- Shunt de conexión rápida de 500 amperios y kit de conexión

- Selección de la capacidad del Shunt hasta 10000 amperios

- Puerto de comunicación VEDirect

- Almacena una amplia gama de datos históricos que pueden utilizarse para evaluar los patrones de uso y el estado de la batería

- Amplio rango de tensión de entrada: 95 – 95 V

- Alta resolución de medición de la corriente: 10 mA (001A)

- Bajo consumo eléctrico: 4 mA @ 12 V y 3 mA @ 24V

Características adicionales del BMV-702

- Entrada adicional para medir la tensión (de una segunda batería) la temperatura o la tensión del punto medio y los ajustes correspondientes de alarma y relé

BMV 700HS: Rango de tensión de 60 a 385 VCC

- No necesita predivisor Nota: ideal para sistemas con sólo el negativo a tierra (el monitor de baterías no está aislado del derivador)

Otras opciones de monitorización de la batería

- Controlador de baterías VENet

- Controlador de baterías VENet de alta tensión: de 70 a 350VDC

- Derivador Lynx VENet

- Derivador Lynx VECan
