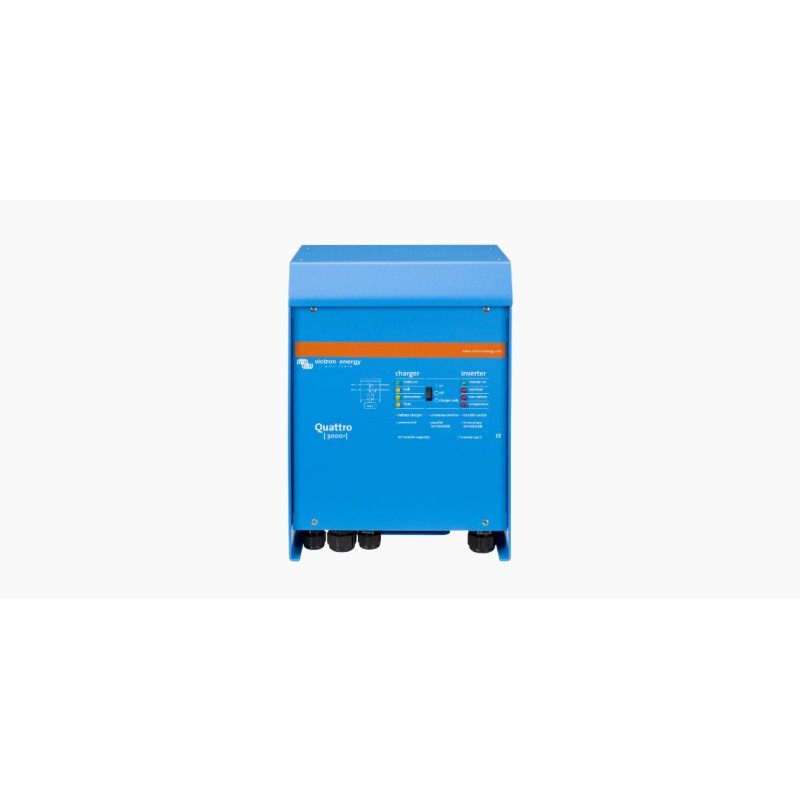

Quattro 12/3000/120-50/50 230V Ref QUA123020010
2.110,24 €
1.751,50 €
17% de descuento
(1.751,50 € UDS)
Impuestos incluidos
Dos entradas CA con conmutador de transferencia integrado
El Quattro puede conectarse a dos fuentes de alimentación CA independientes por ejemplo a la toma de puerto o a un generador o a dos generadores Se conectará automáticamente a la fuente de alimentación activa
Dos salidas CA
La salida principal dispone de la función “no-break” (sin interrupción) El Quattro se encarga del suministro a las cargas conectadas en caso de apagón o de desconexión de la red eléctrica/generador Esto ocurre tan rápidamente (menos de 20 milisegundos) que los ordenadores y demás equipos electrónicos continúan funcionando sin interrupción
La segunda salida sólo está activa cuando una de las entradas del Quattro tiene alimentación CA A esta salida se pueden conectar aparatos que no deberían descargar la batería como un calentador de agua por ejemplo
Potencia prácticamente ilimitada gracias al funcionamiento en paralelo
Hasta 6 unidades Quattro pueden funcionar en paralelo Seis unidades 48/10000/140 por ejemplo darán una potencia de salida de 48kW / 60 kVA y una capacidad de carga de 840 amperios
Capacidad de funcionamiento trifásico
Se pueden configurar tres unidades para salida trifásica Pero eso no es todo:6 grupos de tres unidades pueden conectarse en paralelo para lograr una potencia del inversor de 144kW / 180 kVA y más de 2500 A de capacidad de carga
PowerControl – En casos de potencia limitada del generador de la toma de puerto o de la red
El Quattro es un cargador de baterías muy potente Por lo tanto usará mucha corriente del generador o de la toma de puerto (16A por cada Quattro 5kVA a 230 VCA) Se puede establecer un límite de corriente para cada una de las entradas CA Entonces el Quattro tendrá en cuenta las demás cargas CA y utilizará la corriente sobrante para la carga de baterías evitando así sobrecargar el generador o la red eléctrica
PowerAssist – Refuerzo de la potencia del generador o de la toma de puerto
Esta función lleva el principio de PowerControl a otra dimensión permitiendo que Quattro complemente la capacidad de la fuente alternativa Cuando se requiera un pico de potencia durante un corto espacio de tiempo como pasa a menudo el Quattro compensará inmediatamente la posible falta de potencia de la corriente de la red o del generador con potencia de la batería Cuando se reduce la carga la potencia sobrante se utiliza para recargar la batería
Energía solar: Potencia CA disponible incluso durante un apagón
El Quattro puede utilizarse en sistemas PV conectados a la red eléctrica o no y en otros sistemas eléctricos alternativosHay disponible software de detección de falta de suministro
Configuración del sistema
- En el caso de una aplicación autónoma si ha de cambiarse la configuración se puede hacer en cuestión de minutos mediante un procedimiento de configuración de los conmutadores DIP
- Las aplicaciones en paralelo o trifásicas pueden configurarse con el software VEBus Quick Configure y VEBus System Configurator
- Las aplicaciones fuera de red de la red interactiva y de autoconsumo que impliquen inversores conectados a la red y/o cargadores solares MPPT pueden configurarse con Asistentes (software específico para aplicaciones concretas)
Seguimiento y control in situ
Hay varias opciones disponibles: Monitor de baterías panel MultiControl panel Color Control Venus Cerbo ó VRM a traves de smartphone o tableta (Bluetooth Smart) portátil u ordenador(USB o RS232)
Seguimiento y control a distancia
Victron Ethernet Remote Victron Global Remote y el Color Control Panel
Los datos se pueden almacenar y mostrar gratuitamente en la web VRM (Victron Remote Management)
Configuración a distancia
Se puede acceder y cambiar los ajustes de los sistemas con un panel Color Control si están conectados a Ethernet
Política de entrega
En la confirmación de su pedido, recibirá información sobre los plazos de entrega.
Política de devolución
Solicite autorización para cualquier devolución relacionada con este pedido.
Especificaciones eléctricas
PowerControl: Si
PowerAssist: Si
Conmutador de transferencia: 2 x 50 Amp
Funcionamiento paralelo / trifásico: Si
Inversor
Rango de tención de entrada: 9.5 - 17 V. 19 - 33 V. 38 - 66 V.
Potencia de salida (continua) (3): 3000 VA
Potencia de salida 25 ºC: 2400 W
Potenica de salida 40 ºC: 2200 W
Potencia de salida 65 ºC: 1700 W
Potencia máxima (instantanea): 6000 W
Voltaje de salida (1): 230 Vac ±2%
Frecuancia de salida: 50 Hz ±0,1 Hz
Tipo de onda: Senoidal verdadera
Eficiencia máxima: 93 / 94 %
Consumo en vacio: 20 / 20 W
Consumo en vacio (modo ahorro): 15 / 15 W
Consumo en vacio (modo busqueda): 8 / 10 W
Cargador
Voltaje de entrada: 187 - 265 Vac, 45 - 65 Hz, Factor de potencia 1
Corriente de carga nominal: 120 / 70 Amp
Corriente de carga auxiliar: 4 Amp (Solo modelos 12 y 24 voltios)
Tensión de carga de absorción: 14,4 / 28,8 Vcc
Tensión de carga de flotación: 13,8 / 27,6 Vcc
Modo almacenamiento: 13,2 / 26,4 Vcc
Sensor de temperatura de baterías: Incluido
General
Salida Auxiliar (A) (5): 25
Rele programable (6): 3x
Protecciones (2): a - g
Puerto de comunicación VE.Bus: Para funcionamiento paralelo y trifásico, supervisión remota e integración del sistema
Puerto de comunicaciones de uso general: 2x
On / Off remoto: Si
Temperatura de funcionamiento: -40 a 65 ºC
Especificaciones mecánicas
Material y color: Aluminio / Azul RAL 5012
Montaje: En pared, con placa posterior incluida
Conexiones de baterías: 4 Pernos M8 (2 positivas y 2 negativas)
Conexión 230 Vac: Bornes de tornillo 13 mm2
Dimensiones inversor (mm): 362 x 258 x 218
Peso: 19 Kgr
Especificaciones medioambientales
Tipo de carcasa IP 21
Temperatura de funcionamiento - 40 a 65 ºC
Garantía 5 años
1) Puede ajustarse a 60 Hz; 120 V 60 Hz si se solicita
2) Claves de protección
a) Cortocircuito de salida
b) Sobrecarga
c) Tensión de batería demasiado alta
d) Tensión de batería demasiado baja
h) Temperatura demasiado alta
f) 230 VCA en la salida del inversor
g) Ondulación de la tensión de entrada demasiado baja
3) Carga no lineal, factor de cresta 3:1
4) A 25º C de temperatura ambiente
5) Se desconecta si no hay fuente externa de CA disponible
6) Relé programable que puede configurarse, entre otros, en alarma general, subtensión CC o señal de arranque / parada del generador.
Capacidad nominal CA 230 V / 4 A
Capacidad nominal CC 4 Amp hasta 35 Vcc, 1 Amp hasta 60 Vcc
