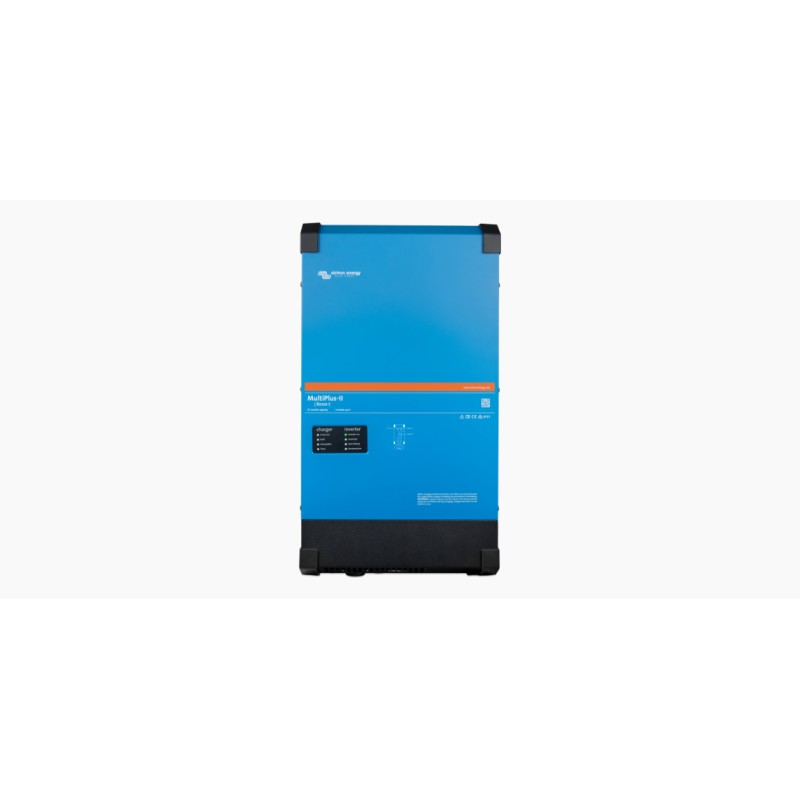

Phoenix MultiPlus-II 48/8000/110-100/100 230V Ref PMP482805000

PowerControl y PowerAssist: Sí

Conmutador de transferencia: 100 A

Corriente máxima de entrada CA: 100 A

INVERSOR

Rango de tensión de entrada CC: 12 V - 9,5–17 V 24 V - 19–33 V 48 V – 38-66 V

Salida: Tensión de salida: 230 VCA ± 2 % Frecuencia: 50 Hz ± 0,1 %(1)

Potencia cont. de salida a 25 ºC (3): 8000 VA

Potencia cont. de salida a 25 ºC: 6400 W

Potencia cont. de salida a 40 ºC: 5500 W

Potencia cont. de salida a 65 ºC: 4000 W

Balance neto máximo aparente (corriente retornada a la red): 8000 VA

Pico de potencia: 15000 W

Eficacia máxima: 95 %

Consumo en vacío: 29 W

Consumo en vacío en modo AES: 19 W

Consumo en vacío en modo búsqueda: 3 W

CARGADOR

Entrada de CA:

Rango de tensión de entrada: 187-265 VCA

Frecuencia de entrada: 45 – 65 Hz

Tensión de carga de "absorción": 14,4 / 28,8 / 57,6 V

Tensión de carga de "flotación": 13,8 / 27,6 / 55,2 V

Modo de almacenamiento: 13,2 / 26,4 / 52,8 V

Máxima corriente de carga de la batería (4): 110 A

Sensor de temperatura de la batería: Sí

GENERAL

Salida auxiliar: Sí (50 A)

Sensor de CA externa (opcional): 100 A

Relé programable (5): Sí

Protección (2): a – g

Puerto de comunicación VE.Bus: Para funcionamiento paralelo y trifásico, control remoto e integración del sistema

Puerto de comunicaciones de uso general: Sí, 2 puertos

On/Off remoto: Sí

Temperatura de trabajo: -40 a +65 °C (refrigerado por ventilador)

Humedad (sin condensación): máx. 95 %

CARCASA

Material y color: acero, azul RAL 5012

Grado de protección: IP22

Conexión de la batería: Cuatro pernos M8 (2 conexiones negativas y 2 positivas)

Conexión 230 V: Pernos M6

Peso: 42 kg

Dimensiones (al x an x p): 642 x 363 x 206

NORMAS

Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

Emisiones, Inmunidad: EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

1) Puede ajustarse a 60 Hz

2) Claves de protección:

a) cortocircuito de salida

b) sobrecarga

c) tensión de la batería demasiado alta

d) tensión de la batería demasiado baja

h) temperatura demasiado alta

f) 230 VCA en la salida del inversor

g) ondulación de la tensión de entrada demasiado alta

3) Carga no lineal, factor de cresta 3:1

4) Hasta 25 °C de temperatura ambiente

5) Relé programable que puede configurarse para las funciones de alarma general, subtensión CC o señal de arranque para el generador. Capacidad nominal CA: 230 V/4 A, Capacidad nominal CC: 4 A hasta 35 VCC y 1 A hasta 60 VCC
