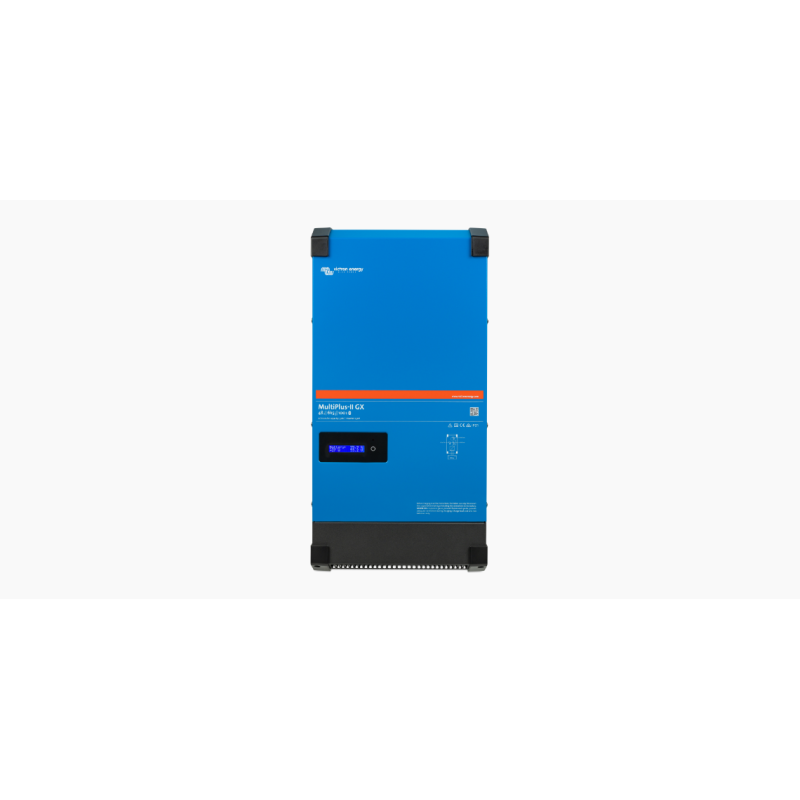

Phoenix MultiPlus-II 48/6k5/100-50 GX 230V RefPMP482606000

_++MultiPlus-II GX 230 V - 48/6k5/100-50

PowerControl y PowerAssist: Sí

Conmutador de transferencia: 50 A

Corriente máxima de entrada CA: 50 A

INVERSOR

Rango de tensión de entrada CC: 38 – 60 V

Salida: 230 V ± 2 % 50 Hz ± 0,1 % (1)

Potencia cont. de salida a 25 ºC: 4 kW 6 kW

Potencia cont. de salida a 40 ºC: 3,7 kW 5,7 kW

Potencia cont. de salida a 65 ºC: 3 kW 4,6 kW

Potencia con limitación de tiempo 1 (arranque en frío): 4,5 kW/2 h 6,5 kW/4 h

Potencia con limitación de tiempo 2 (arranque en frío): 6 kW/25 min 8 kW/1 h

Máx. potencia de alimentación aparente: 4 kW 6 kW

Potencia pico: 7 kW/1min 11 kW/1 min

Eficiencia máxima: 95 % 96 %

Consumo en vacío: 20 W 28 W

Consumo en vacío en modo AES: 13 W 18 W

Consumo en vacío en modo búsqueda: 8 W 8 W

CARGADOR

Rango de tensión de entrada CA: 187-265 V

Rango de frecuencia de entrada CA: 45 – 65 Hz

Tensión de carga de “absorción”: 57,6 V

Tensión de carga de “flotación”: 55,2 V

Modo de almacenamiento: 52,8 V

Máxima corriente de carga de la batería a 25 °C: 55 A 100 A

Máxima corriente de carga de la batería a 40 °C: 50 A 95 A

Sensor de temperatura de la batería: Sí

Tipos de batería compatibles: Litio, plomo -ácido y zinc -bromuro, entre otros(3)

GENERAL

Salida auxiliar: Sí (32 A)

Interfaces: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi

Sensor de corriente CA externo (opcional): 50A o 100A

Relé programable (4): Sí

Protección (2): a-g

Puerto de comunicación VE.Bus: Para funcionamiento paralelo y trifásico, control remoto e integración del sistema

Puerto de comunicaciones de uso general: Sí, 2

On/Off remoto: Sí

Rango de temperatura de trabajo: -40 a +65 °C (refrigerado por ventilador)

Humedad máxima (sin condensación): 95 %

Altitud máxima: 2000 m

CARCASA

Material y color: Acero, azul RAL 5012

Grado de protección: IP21

Conexión de la batería: Pernos M8

Conexión 230 VCA: Bornes de tornillo de 13 mm 2 (6 AWG)

Peso: 21,4 kg 29 kg

Dimensiones (al x an x p): 590 x 275 x 149 mm 644 x 320 x 150 mm

NORMAS

Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

Emisiones, Inmunidad: EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Fuente de alimentación de emergencia: Pendiente de certificación

Antiisla: Pendiente de certificación

1) Puede ajustarse a 60 Hz

2) Clave de protección:

a) cortocircuito de salida

b) sobrecarga

c) tensión de la batería demasiado alta

d) tensión de la batería demasiado baja

h) temperatura demasiado alta

f) 230 VCA en la salida del inversor

g) ondulación de la tensión de entrada demasiado alta

3) También se pueden aceptar otros sistemas químicos, siempre que el cargador se configure conforme a las especificaciones del fabricante de la batería.

4) Relé programable que puede configurarse como alarma general, subtensión CC o función de arranque/parada para el generador. Valor nominal CA: 230V/4A, Capacidad nominal CC: 4 A hasta 35 VCC y 1 A hasta 60 VCC.
