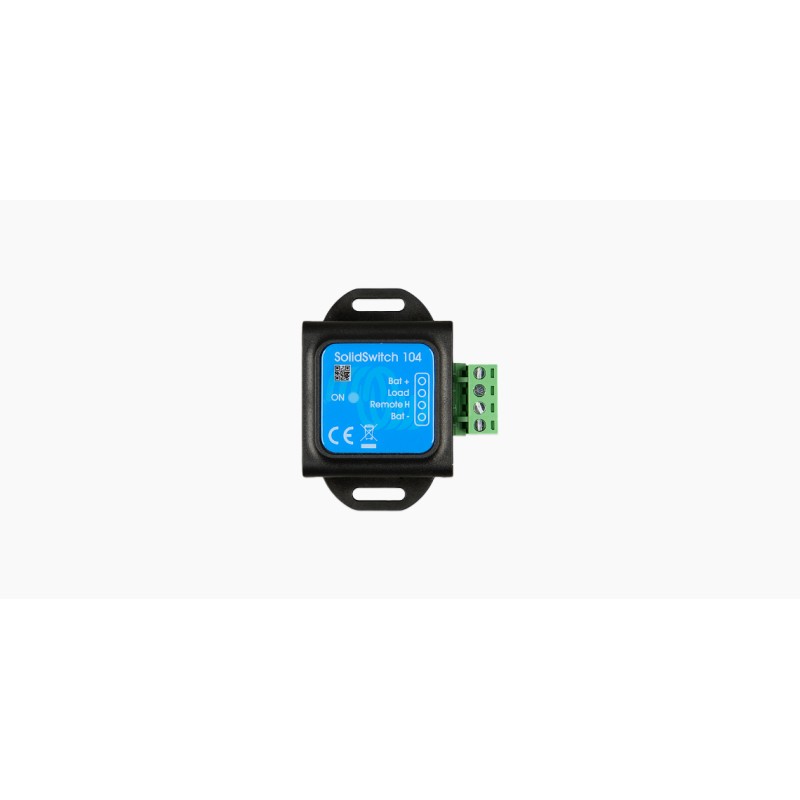

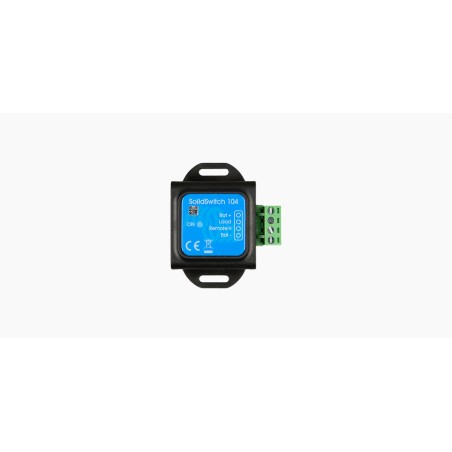

SolidSwitch 104 Ref. - BMS800200104
50,82 €
(50,82 € UDS)
Impuestos incluidos
El SolidSwitch 104 conmuta cargas de CC de hasta 70 V/4 A y puede controlarse mediante un interruptor digital de baja potencia.
Tiene tres casos de uso típicos:
1. Controlar un regulador de alternador externo, como un Balmar o Mastervolt Alpha pro en un sistema de litio de Victron.
2. Cambiar una carga de CC, como una luz. Un circuito de control de baja potencia, la corriente máxima consumida será solo 100 μA, puede entonces controlar una carga de hasta 4 amperios.
3. Aumente la cantidad de cargadores que se pueden conectar a la salida ATC (permitir carga) de un Victron BMS.
¿Qué es lo que hace que SolidSwitch 104 sea único?
La característica que lo convierte en un interruptor tan utilizable es su bajo consumo de corriente. El SolidSwitch consumirá 0,04 Ah por mes, mientras que un relé pequeño puede consumir fácilmente 10 Ah al mes, o normalmente incluso 22 Ah (*).
Esa reducción por un factor de 250 es crucial cuando se usa en un sistema de litio para conectar y controlar el Regulador del alternador: el circuito de control siempre consumirá su energía de reserva. Así como al usarlo para aumentar la cantidad de cargadores que se pueden conectar a un contacto BMS ATC. Al utilizar un SolidSwitch en lugar de un relé ordinario, la carga parásita se reduce al orden de magnitud de la autodescarga del banco de baterías.
Tenga en cuenta que, incluso cuando las baterías estén completamente cargadas, la salida ATC del BMS seguirá habilitada. Y como tal, los circuitos de control como un relé o en este caso el SolidSwitch estarán habilitados y consumiendo energía. Incluso cuando el cargador o alternador no está cargando.
Para este ejemplo, eso significa que cuando se usa un relé, el relé pequeño consume 10 Ah por mes del banco de baterías, incluso cuando el motor no está en marcha. Mientras que el SolidSwitch sólo consume 0,04Ah, lo que probablemente está muy por debajo de la autodescarga de las baterías y, por tanto, es despreciable.
(*) Si por ejemplo se utiliza un relé de 12V 1A con bobina de 400 Ohm, el consumo de corriente será de 30mA, o 21,6 Ah por mes.
Tipos de carga compatibles
La carga de CC puede ser resistiva, capacitiva o inductiva (como la bobina de un contactor de alta potencia).
Política de entrega
En la confirmación de su pedido, recibirá información sobre los plazos de entrega.
Política de devolución
Solicite autorización para cualquier devolución relacionada con este pedido.
Rango de voltaje de entrada de funcionamiento (Vbat): 8 – 70 VCC
Corriente de carga máxima: 4A
Carga capacitiva máxima:
Vbat hasta 15V: 1000 µF
15V<Vbat<30V: 400 µF
30V<Vbat<70V: 50 µF
Carga inductiva máxima:
Hasta 1A: 1000 mH
1A<I<2A: 100 mH
Más de 2A: 10 mH
Entrada remota (Vin):
Flotación libre o Vin < 3V: descargar
3,3V < Vin < 70V: carga encendida
Mín. corriente de entrada para encender: 30 µA
Temperatura de funcionamiento: -20 a +50°C 0 - 120°F
Humedad: Máx. 95% (sin condensación)
Grado de protección: IP20
Material y color: ABS, negro mate
Dimensiones (alto x ancho x largo): 58 x 66 x 23 mm
20.01.0198
