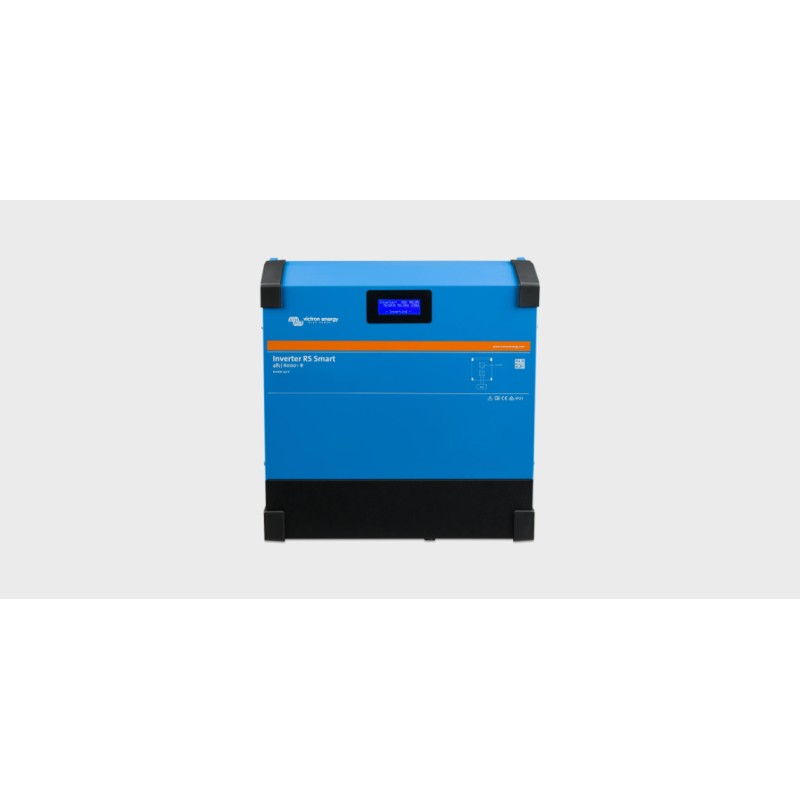

Inversor RS 48/6000 230V Smart - Ref. PIN482600000

INVERSOR

Rango de tensión de entrada CC: 38 – 62 V

Salida:

Tensión de salida: 230 VCA ± 2 %

Frecuencia: 50 Hz ± 0,1 %

Máxima corriente continua del inversor: 25 A CA

Potencia continua de salida a 25 ºC: Aumenta linealmente desde 4800 W a 46 VCC hasta 5300 W a 52 VCC

Potencia continua de salida a 40 ºC: 4500 W

Potencia continua de salida a 65 ºC: 3000 W

Potencia pico: 9 kW durante 3 segundos 7 kW durante 4 minutos

Corriente de salida de cortocircuito: 50 A

Eficiencia máxima: 96,5 % con una carga de 1 kW 94 % con una carga de 5 kW

Consumo en vacío: 20 W

CARGADOR

Rango de tensiones del cargador programable (VCC): 36 – 60 V

Tensión de carga de “absorción” (VCC): Valor predeterminado: 57,6 V (regulable)

Tensión de carga de “flotación” (VCC): Valor predeterminado: 55,2 V (regulable)

Máxima potencia de carga solar acoplada a CA: 5000 W

Máxima corriente de carga: 88 A a 57,6 V

Sensor de temperatura de la batería: Incluido

Sonda de tensión de la batería: Sí

GENERAL

Funcionamiento en paralelo y en trifásico: Se admiten 12 unidades en paralelo, en trifásico se admiten cuatro unidades por fase

Relé programable: Sí

Protección: a – g

Comunicación de datos: Puerto VE.Direct, puerto VE.Can y Bluetooth

Frecuencia Bluetooth y potencia: 2402 – 2480 MHz, 4 dBm

Puerto de entrada analógico/digital de uso general: Sí, 2

On/Off remoto: Sí

Rango de temperatura de trabajo: -40 a +65°C (refrigerado por ventilador)

Altitud máxima: 2000 m

Humedad (sin condensación): máx. 95%

CARCASA

Material y color: acero, azul RAL 5012

Grado de protección: IP21

Conexión de la batería: Pernos M8

Conexión de 230 VCA: Bornes de tornillo de 10 mm² (6 AWG)

Peso: 11 kg

Dimensiones (al x an x p): 425 x 440 x 125 mm

NORMATIVAS

Seguridad: EN-IEC 60335-1, EN-IEC 62109-1, EN-IEC 62109-2

Emisiones, Inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

1) Puede ajustarse a 60 Hz.

2) Clave de protección: a) cortocircuito de salida b) sobrecarga c) tensión de la batería demasiado alta d) tensión de la batería demasiado baja e) temperatura demasiado alta f) 230 VCA en la salida del inversor g) fuga a tierra desde FV.

3) Relé programable que puede configurarse como alarma general, subtensión CC o función de arranque/parada para el generador. Capacidad nominal CC: 4 A hasta 35 VCC y 1 A hasta 70 VCC.

4) La tensión de arranque mínima es de 41 V. El apagado del inversor puede estar fijado en 32 VCC, pero puede apagarse por baja tensión de salida CA (debido a la carga). La desconexión por tensión excesiva está fijada en 65,5 V.

5) el proceso de carga solar acoplada a CA precisa que se conecte un inversor FV externo en un circuito a la salida CA del inversor RS
