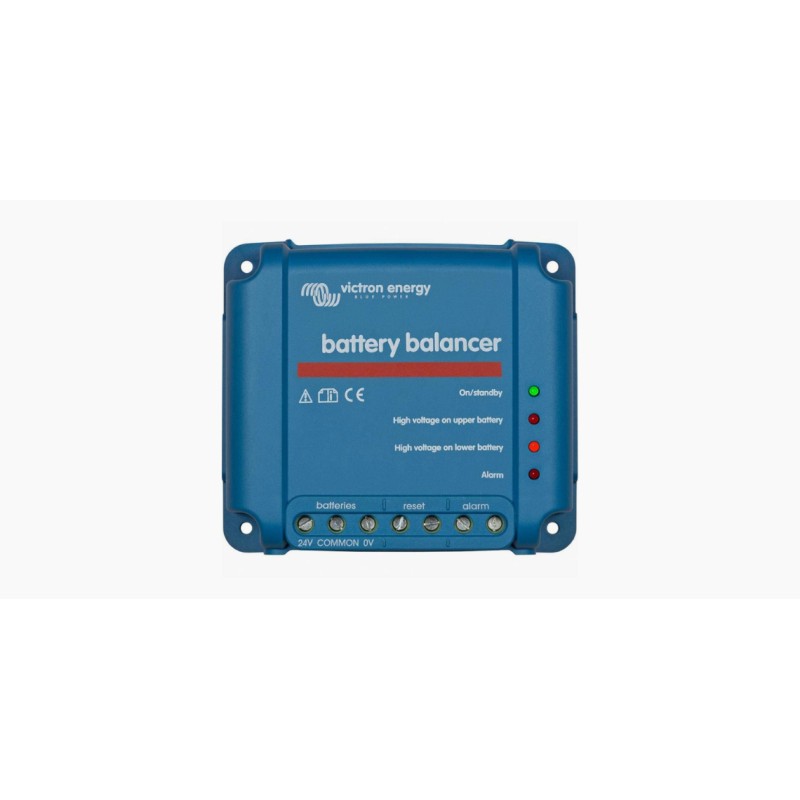

Battery balancer Ref BBA000100100
62,92 €
52,22 €
17% de descuento
(52,22 € UDS)
Impuestos incluidos
El problema: como consecuencia de una descompensación del estado de carga puede reducir la vida útil de un amplio banco de batería
Una batería con una corriente de fuga interna mayor en un banco de batería de 24 ó 48 voltios con varias baterías conectadas en serie / paralelo provocará una menor cargade esta batería y las baterías que tenga conectadas en paralelo y una sobrecarga de las baterías conectadas en serie Además cuando se conectan nuevos elemento o baterías en serie todas ellas deben de tener el mismo estado inicial de carga Pequeñas diferencias desaparecerán durante la el proceso de absorción o ecualización de la carga pero mayores diferencias provocarán daños debido a la excesiva gasificación (causada por la sobrecarga) de las baterías con el estado de carga mayor y sulfatación (causada por la menor carga) de las baterías con el estado de carga menor
La solución: compensaciónde baterías
El Battery Balancer ecualiza el estado de carga de dos baterías de 12V conectadas en serie or varios strings paralelos de baterías conectadas en paralelo
Cuando el voltaje de carga de una batería de 24 voltios se incrementa mas de 27 V el Battery Balancer se pone en marcha y compara el voltaje de las dos baterías conectadas en serie El Battery Balancer descargará una corriente de hasta 1 A de la batería (o las baterías conectadas en paralelo) con mayor voltaje Como resultado el diferencial del corriente de carga asegura que todas las baterías convergerán al mismo estado de carga
Si es necesario varios Battery Balancerpueden conectarse en paralelo
Un banco de baterías de 48 voltios se puede compensar con 3 Battery Balancers
Indicadores LED
Verde: on (Voltaje de batería> 273V)
Naranja: rama inferior de baterias activa(desviación> 01V)
Naranja: rama superior de baterías activa (desviaciónn > 01V)
Rojo: alarma(devsiación> 02V) Permanece encendido hasta que se reduce a menos de 014 V o hasta que el voltaje del sistema baja por debajo de 266 V
Rele de alarma
Normalmente abierto El rele de alarma se cierra cuando el LED rojo se enciende y se abre cuando el LED rojo se apaga
Reset de alarma
Disponemos de dos temrinales para conectar un pulsador Interconectando los dos terminales el rele se resetea
La condición del reset se mantendrá activa hasta que la alarma se finaliza A partir de este momento el rele nuevamente cerrará cuando una nueva alarma ocurra
Aún mas información y control con la monitorización del punto medio del monitor de baterías BMV-702
El BMV-702 puede medir el punto medio de un string de elementos o baterías Este muestra la desviación del punto medio ideal en voltios o porcentaje Desviaciones separadas en porcentaje se pueden programar para recibir una alarma visual o sonora y para cerrar un relélibre de potencia para alarmas externas
Política de entrega
En la confirmación de su pedido, recibirá información sobre los plazos de entrega.
Política de devolución
Solicite autorización para cualquier devolución relacionada con este pedido.
Battery Balancer
Rango de voltaje de entrada: Hasta 18 V por batería, 36 V total
Nivel de conexión: 27,3 V +/- 1%
Nivel de desconexión: 25,6 +/- 1%
Consumo en reposo: 0,7 mA
Desviación del punto medio para arranque de la ecualización: 50 mV
Corriente máxima de ecualización: 0,8 mA (cuando la desviación > 100 mV)
Nivel de activación de alarma: 200 mV
Nivel de reset de alarma: 140 mV
Rele alarma: 60 V / 1 A normalmente abierto
Reset de alarma: Dos terminales para conectar a un pulsador.
Protección por sobretemperatura: Si
Rango de temperatura: -30 a + 50 ºC
Humedad: 95 % (sin condensación)
Carcasa
Color: Azul (RAL 5012)
Terminales de conexión: Atornillados 6 mm2 (AWG 10)
Grado de protección: IP22
Peso: 0,4 Kg
Dimensiones: 100 x113 x 47 mm
Normativa
Seguridad: EN 60950, CSA/UL 62368-1
EMC: EN 61000-6-3, EN 55014-1
Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automoción: EN 50498
20.07.4020
