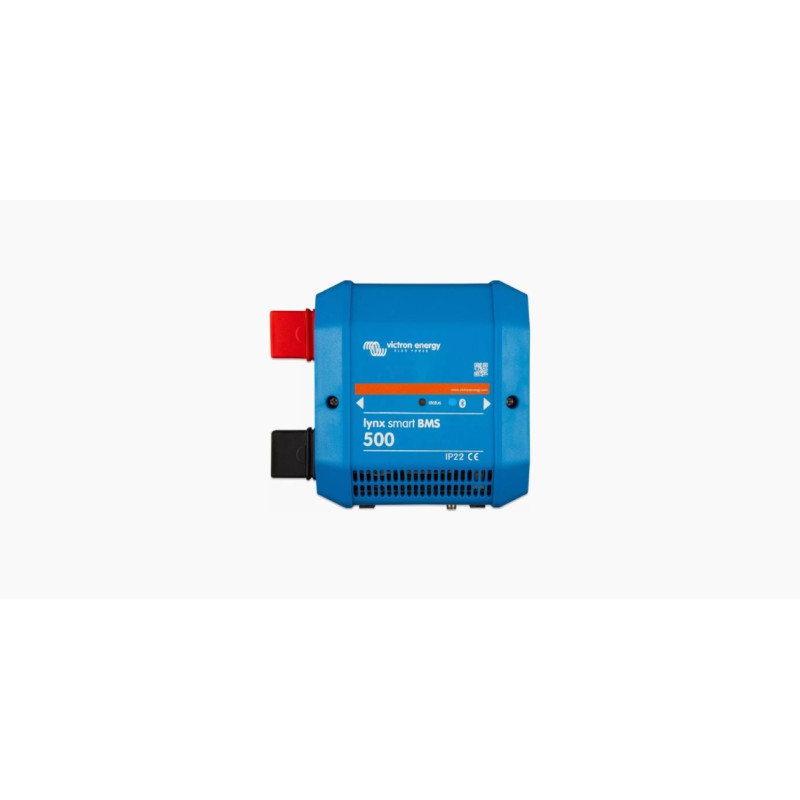

Lynx Smart BMS 500 (M8) LYN034160200
1.171,28 €
972,16 €
17% de descuento
(972,16 € UDS)
Impuestos incluidos
Lynx Smart BMS es un sistema de gestión de baterías (BMS) dedicado para las baterías Victron Lithium Battery Smart. Estas baterías son de fosfato de hierro y litio (LiFePO4) y están disponibles en 12,8 V o 25,6 V en varias capacidades. Se pueden conectar en serie, paralelo y serie/paralelo para poder construir un banco de baterías para voltajes del sistema de 12V. 24 V o 48 V. El número máximo de baterías en un sistema es 20, lo que da como resultado un almacenamiento de energía máximo de 84 kWh en un sistema de 12 V y hasta 102 kWh en un sistema de 24 V1) y 48 V1). La capacidad máxima de almacenamiento de energía se puede multiplicar por en paralelo con varios Lynx Smart BMS, lo que también garantiza la redundancia en caso de que falle un banco de baterías.
De los diversos BMS disponibles, Lynx Smart BMS es la opción más completa y con más funciones e integra sin problemas en el sistema Lynx Distributor. Está disponible en versiones de 500 A (M8) y 1000 A (M10).
Contactor incorporado de 500 A o 1000 A
El contactor actúa como un sistema de seguridad secundario para proteger la batería en caso de que los controles primarios (ATC, ATD y/o DVCC) no desactiva cargas y/o cargadores cuando es necesario y también es adecuado como interruptor principal del sistema controlable de forma remota.
Circuito de precarga
Además del contactor, un circuito de precarga incorporado evita altas corrientes de entrada al conectar una carga capacitiva. como un MultiPlus/Quattro u otro inversor, eliminando la necesidad de precarga externa.
Monitoreo y control
Monitoree y controle el BMS a través de Bluetooth utilizando la aplicación VictronConnect o un dispositivo GX como Cerbo GX y el portal VRM. Un monitor de batería incorporado que funciona de manera similar a los otros monitores de batería de Victron Energy, proporciona datos como estado de carga, voltaje, corriente, datos históricos, información de estado y más en tiempo real, y con lectura instantánea incluso sin la necesidad de conectarse al BMS, lo que permite realizar un diagnóstico de un vistazo.
Control de circuito cerrado DVCC, así como contactos ATC/ATD.
Los inversores/cargadores y cargadores solares Victron compatibles se controlan automáticamente a través de un dispositivo GX conectado y DVCC. Los contactos ATC/ATD se pueden utilizar para controlar otros cargadores y cargas que tengan un puerto de encendido/apagado remoto.
Relé programable
El relé se puede utilizar como relé de alarma (combinado con la prealarma) o para controlar un alternador a través de su regulador externo (cable de encendido). En el modo ATC del alternador, el relé solo se activará cuando el contactor esté cerrado. El contacto ATC del alternador se abre primero y luego con un retraso de 2 segundos.el contactor. Estos 2 segundos garantizan que el alternador se apague antes de que la batería se desconecte del sistema.
Terminal AUX
La ventaja de la fuente de alimentación auxiliar integrada (1,1 A @ voltaje del sistema) es proporcionar energía a cargas específicas (es decir, un dispositivo GX) después de que el BMS haya apagado las cargas en caso de un evento de bajo voltaje de la celda. Si no se detecta tensión de carga en un plazo de 5 minutos, el BMS, incluida la conexión AUX, se desconecta.
Comunicación de datos VE.Can y NMEA 2000
VE.Can permite una fácil conexión (cable de red RJ45 estándar) y comunicación con un dispositivo GX. Dado que el protocolo CAN-bus se basa en NMEA 2000 (y J1939), es fácil de integrar en una red marina y alimentar su MFD marino con datos (requiere un cable macho VE.Can a NMEA 2000 micro-C).
Monitoreo de fusibles de Lynx Distributor
Lea el estado de los fusibles y reciba una alarma en caso de que se funda un fusible. Lynx Smart BMS monitorea hasta 4 distribuidores Lynx conectados y sus fusibles a través de VictronConnect o un dispositivo GX.
Lynx Smart BMS redundante en paralelo
La nueva función de redundancia paralela para las series Lynx Smart BMS y Lynx Smart BMS NG permite múltiples Lynx BMS en una sola instalación. Cada uno tiene su propio banco de baterías y juntos forman un único sistema de baterías redundantes. Se pueden conectar en paralelo hasta 5 BMS.
Política de entrega
En la confirmación de su pedido, recibirá información sobre los plazos de entrega.
Política de devolución
Solicite autorización para cualquier devolución relacionada con este pedido.
POTENCIA
Rango de voltaje de la batería: 9 – 60 VCC
Tensión de entrada máxima: 75 VCC
Voltajes del sistema admitidos: 12, 24 o 48 V
Protección contra polaridad inversa: No
Clasificación de corriente continua del contactor de seguridad principal: 500 A continuo
Clasificación de corriente máxima del contactor de seguridad principal: 600 A durante 5 minutos
Consumo de energía en modo OFF: 0,3 mA para todos los voltajes del sistema
Consumo de energía en modo de espera: Aproximadamente 0,6 W (50 mA a 12 V)
Consumo de energía en modo ON: Aprox. 2,6 W (217 mA a 12 V) dependiendo del estado del relevos
Resistencia de carga mínima para precarga:
10 Ω y superior para sistemas de 12 V
20 Ω y superiores para sistemas de 24 V y 48 V
Corriente nominal máxima de salida AUX: 1,1 A continua, protegida por fusible reiniciable
Puerto de permiso de carga Corriente nominal máxima: 0,5 A a 60 VCC, protegida por fusible reiniciable
Puerto de permiso de descarga Corriente nominal máxima: 0,5 A a 60 VCC, protegido por fusible reiniciable
Relé de alarma (SPDT) Corriente nominal máxima: 2 A a 60 VCC
CONEXIONES
Barra colectora: M8 (Par: 14 Nm)
VE.Can: RJ45 E/S
Cables BTV de batería: Conector circular de 3 polos macho y hembra con anillo de tornillo M8 Se pueden conectar hasta 20 baterías en un sistema
Monitoreo de fusibles del distribuidor Lynx (hasta 4 módulos): RJ10 (el cable se envía con cada distribuidor Lynx)
FÍSICO
Material de la caja: ABS
Dimensiones de la caja (h x w x d): 190 x 180 x 80 mm
Peso de la unidad: 1,9 kg
Material de la barra colectora: Cobre estañado
Dimensiones de la barra colectora (alto x ancho): 8 x 30 mm
MEDIO AMBIENTE
Rango de temperatura de funcionamiento: -40 °C a +60 °C
Rango de temperatura de almacenamiento: -40 °C a +60 °C
Humedad: Máx. 95 % (sin condensación)
Clase de protección: IP22
NORMAS
Seguridad: EN-IEC 63000:2018
EMC: EN-IEC 61000-6-3:2007/A1:2011/AC:2012
QMS: NEN-EN-ISO 9001:2015
